TPS23753APWR 具有增強型 ESD 穿越功能的 IEEE 802.3-2005 PoE 接口和隔離轉換器控制器
■產品名稱：TPS23753APWR
■功能名稱：轉換器控制器
TPS23753APWR的說明
該TPS23753A是一種結合電源通過以太網(PoE)供電設備(PD)接口和電流模式DC-DC控制器，專門為孤立轉換器設計優化。 PO E實現支持IEEE802.3at標準為13-W，類型1PD。 對IEEE802.3at1型設備的要求是IEEE802.3-2008(最初的IEEE802.3af)的超集)。
該TPS23753A支持許多輸入電壓ORING選項，包括最高電壓、外部適配器首選項和PoE首選項。
波E接口具有外部檢測簽名引腳，也可用于禁用內部熱交換MOSFET。 這允許關閉POE函數。 分類可以用一個電阻器編程到任何定義的類型。
DC-DC控制器具有自舉啟動機制，具有內部的開關電流源。 這提供了循環過載故障保護的優點，而沒有恒定的功率損失的拉出電阻。
可編程振蕩器可以同步到高頻外部定時基準。 該TPS23753A的特點是改進不間斷的設備操作通過ESD事件。
TPS23753APWR特征
●增強ESD騎乘能力
●優化為隔離轉換器
●完成POE接口
●適配器ORING支持
●12V適配器支持
●可編程頻率與同步
●強勁的100-V，0.7-Ω熱交換MOSFET
●小14英寸TSSOP包
●15kV和8kV系統級ESD能力
●-40°C到125°C結節溫度范圍
●設計程序應用說明-SLVA305
●適配器ORING應用程序說明-SLVA306

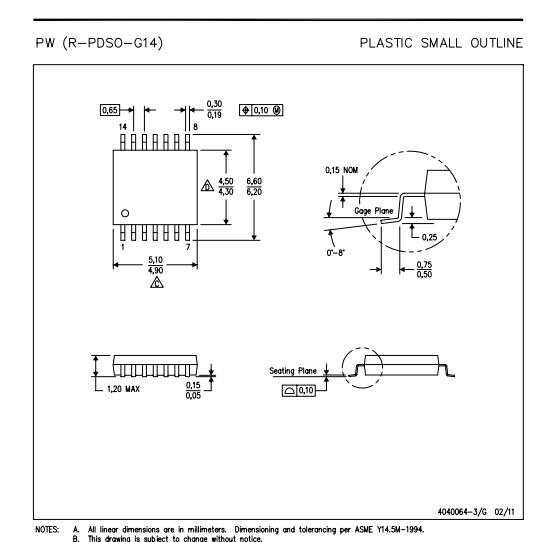

TPS23753APWR封裝圖
