TPS56221DQPR 4.5 - v 14-V, 25同步迅速™巴克轉換器
產品名稱：TPS56221DQPR
產品功能：轉換器
產品說明：
TPS56221 器件是一款高效的大電流同步降壓轉換器，可由 4.5V 至 14V 范圍內的電源供電運行。當負載電流高達 25A 時，該器件可產生低至 0.6V 的輸出電壓。集成的 NexFET 功率 MOSFET 尺寸小且易于使用。
該器件可通過電壓前饋補償實施電壓模式控制，能夠在輸入電壓變化時立即做出響應。
TPS56221 采用 22 引腳散熱增強型 PQFN (DQP) PowerPAD 封裝。
該器件支持高度的設計靈活性，可提供各種用戶可編程功能，其中包括軟啟動、過流保護 (OCP) 電平以及環路補償。 OCP 電平可通過 ILIM 引腳與電路接地之間連接的單個外部電阻進行編程。 在初始上電排序過程中，該器件會進入校準周期，測量 ILIM 引腳電壓，并設置內部 OCP 電壓。 在工作期間，器件可在通電時通過將可編程 OCP 電壓與低側 FET 兩端的壓降進行比較來判斷是否為過流狀況。 之后，器件會進入關斷／重啟周期，直到故障消除為止。
產品特征：
輸入電壓范圍：4.5V 至 14V
整合功率塊技術
輸出電流高達 25A
固定頻率選項：300kHz、500kHz 和 1MHz
高側與低側 MOSFET RDS(on) 感測
可編程軟啟動
600mV 基準電壓，精度為 1%
前饋電壓模式控制
支持預偏置輸出
熱關斷
22 引腳 5mm × 6mm PQFN PowerPAD 封裝
應用范圍
負載點 (POL) 電源模塊
面向電信和聯網應用的高密度 DC-DC 轉換器

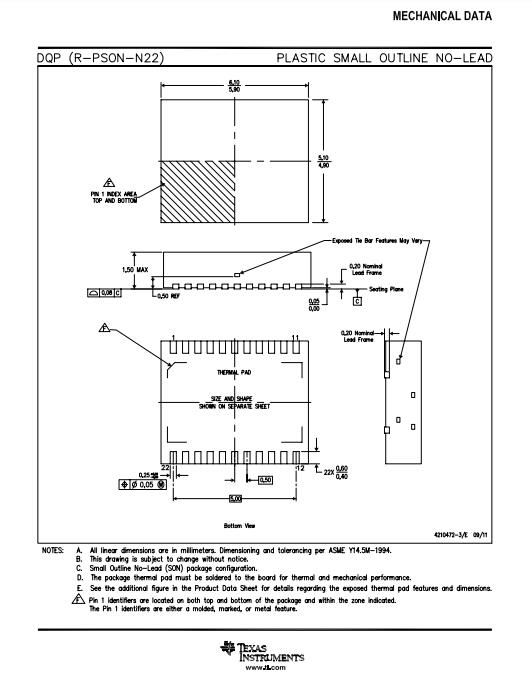

封裝圖
